商品信息
基本参数
- 产地河北区
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌河北德茂管道制造
- 型号DN15-DN2000
- 类型管道配件
- 材质碳钢 不锈钢 合金 管线钢
- 连接形式焊接式
- 是否进口否
- 是否标准件标准件
- 样品或现货现货
- 加工定制是
- 公称直径18-2020mm
- 外形尺寸20-3000mm
- 适用范围化工 石油 天然气 电力 燃气管线
- 厂家河北德茂
产品简介：
产品详情：该公司的整体绝缘接头是在与国外产品进行比较，分析和研究的基本上设计的，着重化解了我国输气管道和输配管道中不时时有发生的泄漏疑问。绝缘接头的适用介质：石油，天然气，水，化工原料，矿浆。
绝缘接头是基于使用中的绝缘法兰疑问而改良的替代产品。它是钢管负极保护系统中不可缺乏的举足轻重压力成份。它普遍用于钢管的负极保护系统中。本公司的绝缘接头是参考国外产品的结构，采用奇特的设计，克服了绝缘法兰刚性低，易泄漏，不能固定等弱点。埋在地下，寿命短。与配套管道相同，整体式绝缘接头由以下部分构成：上，下管，套管，绝缘件，密封件和绝缘涂层。绝缘接头的上，下管对接端面卡紧绝缘部件和密封部件形成具有绝缘特性的双密封结构。
结构和法则整体式绝缘接头由以下部分构成：上，下管，套管，绝缘部件，密封部件和绝缘涂层。在绝缘接头的上下管的对接端面之间，夹持绝缘件和密封件以形成具有绝缘特性的双重密封结构。套筒采用坡口焊接或与上管直接焊接两种形式。绝缘件与上下管坚实地密封在一起，形成一个“密封容器”，不仅确保了良好的绝缘效用，而且大大提高了绝缘性。结构的承压能力。
安装要求1.在绝缘接头安装位置50米以内，避免焊接死角；
2.绝缘接头与管道连接后，不得在接头的5米内举起管道；3.绝缘接头和管道仪器的压力测试。
绝缘接头采用自紧u形密封结构，直径范围为15mm至3500mm，压力范围为1.0mpa至100mpa。绝缘接头适用于运送各种介质的金属管道的负极保护，例如用于水，天然气，石油，蒸汽等各种介质的传输管道最常见的负极保护。还有许多种用于绝缘接头的材料，包括碳钢，不锈钢，铜和各种其他合金。

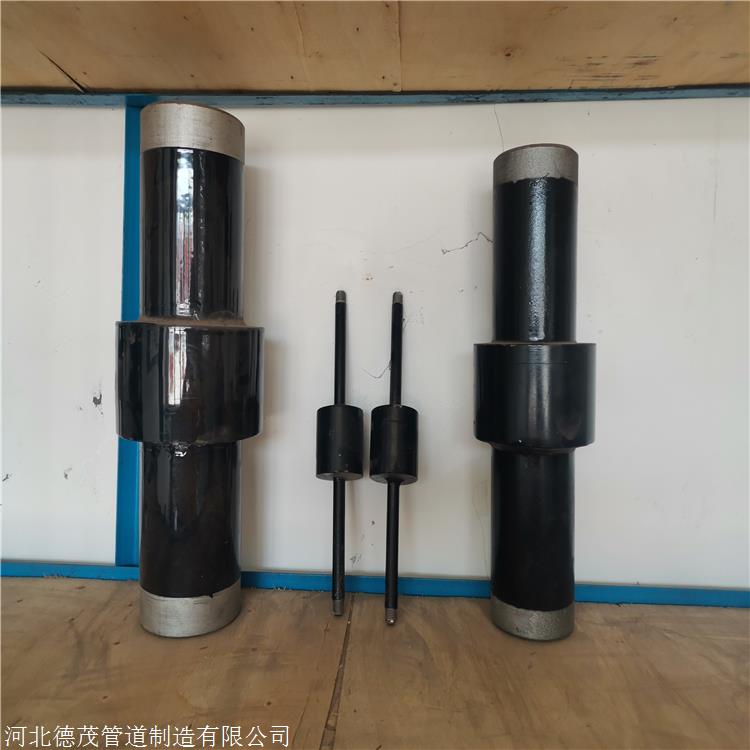

绝缘接头
测量方法：首先按照兆欧表measurement的方式连接管线，测量导线与管道之间的连接更适合于磁性接头或夹具，并且连接点须要无锈蚀，然后进行测量仪器应为500v/500mω（此处的误差不能大于10％）兆欧表。转动兆欧表手柄达到指定速度10秒钟，兆欧表指示的电阻值为绝缘电阻值。要求大于10兆欧的绝缘接头（法兰）。电位法此方式更适合于断定具有负极保护措施的绝缘接头的绝缘性能。测量方法是：完成线路连接其次，维持硫酸铜参比电极的位置不变，并使用数字万用表在未维护的一端测量管道接地电位电位法。绝缘接头和受保护端b点处的管道接地电位vb。当绝缘接头情形良好时，两侧之间的电位差在200至500mv之间。第三，如果b点处的电压为数据分析比a点的负值大得多，则认为绝缘接头的绝缘性能良好;如果两点之间测得的电压值相像，则认为绝缘接头的绝缘性能可疑。
绝缘接头是管接头的总称，它既具有密封性能，强度性能，又具有埋地钢管所需的电腐蚀保护所需的绝缘性能。它包括组件，绝缘板，填料，密封环，短管等。整体绝缘接头由以下部分构成：上，下管，套管，绝缘部件，密封部件和绝缘涂层。在绝缘接头的上下管的对接端面之间，夹持绝缘件和密封件以形成具有绝缘特性的双重密封结构。套筒采用坡口焊接或与上管直接焊接两种形式。绝缘子与上下管稳固密封，形成一个“密封容器”，不仅确保了良好的绝缘功效，而且大大提高了绝缘结构的承压能力。绝缘接头采用自紧u型密封结构，直径范围为15mm至3500mm，压力范围为1.0mpa至100mpa。绝缘接头适用于运送各种介质的金属管道的负极保护，例如最常见的各种水，气，油，蒸汽和其他介质传输管道的负极保护。还有许多种用于绝缘接头的材料，包括碳钢，不锈钢，铜和各种其他合金。
安装要求：
1.在绝缘接头安装位置的50米之内，避免焊接死角。
2.绝缘接头连接到管道后，不得在接头的5米内举起管道。
3.绝缘接头和管道仪器的压力测试。
4，绝缘接头与管道连接后，应按要求进行修理，防腐操作中绝缘接头的表面温度不得大于120℃。
5.绝缘接头可以安装在地下直管上。
6.将绝缘接头安装在地面上时，应将其安装在距弯头20米处的管段上，并设立一个支架。
7.避免在立管上安装绝缘接头。
8.当安装在地下时，请避免将其安装在多年生水中。
绝缘接头的土壤侵蚀测试数据对土壤电阻率有很大的影响。通过沿土壤电阻率分布曲线使用焊接接头或电导率管道，可以很容易地对阳极区域进行电阻测试，易于找到腐蚀增加的位置。它们几乎是相同的*在较大的区域中，电阻很小的区域具有很小的电阻。对于非铁合金，它也适用于热镀锌板的一般评估。腐蚀产物表面膜对锌的腐蚀有有益于的影响，这大大放慢了阳极区的形成和发展，从评估的总和中，也可以估计出腐蚀形成的表面膜。如果超过此值，不锈钢会进入土壤。通过与非合金钢触及提供的等效负极保障为<0.2v。铜也十分耐腐蚀，在强酸性土壤中只会时有发生腐蚀或严重污染。是一种与管道连接的装置。绝缘接头是一种管道接头，同时具有埋地钢管所需的密封性能，强度性能和耐电腐蚀性能。它涵盖零部件，绝缘板，密封环，填充物，短管等的组合。根据使用中绝缘法兰的弱点对绝缘接头进行了改进，然后出现了绝缘法兰的升级产品，这是该产品的负极保护。钢管是系统中的最主要压力元件，普遍用于钢管的负极保护系统中。
结构特点
绝缘接头采用整体挤压焊接的形式，不容许使用螺栓，法兰连接型;绝缘接头采用将绝缘密封材料夹紧并固定在套管（组件）中的形式。内部组件应固定在相应的位置。整个绝缘接头在土壤压力，指定的管道工作压力和工厂或现场进行的水压试验下维持完好无损无损。绝缘接头的密封元件邻近绝缘层接头内部的板具有永久弹性，并且密封元件的两侧直接触及赤裸的金属表面并且不会移动，从而保证了接头的密封性。
绝缘接头是天然气输送和分配以及石油管道系统中不可或缺的举足轻重管道配件。它们主要用于气体输送和分配系统以及气体压力调节站。它们的机能是连接输气管道，输气管道，气压调节站和输气管道的各个部分。输气管道互为绝缘，以以防它们受到电化学腐蚀，延长使用寿命，并且可以直接埋在地下。该公司的整体绝缘接头是在与国外产品进行比较，分析和研究的基本上设计的，着重化解了我国输气管道和输配管道中常常时有发生的泄漏疑问。绝缘接头的适用介质：石油，天然气，水，化工原料和矿浆。用于绝缘接头的材料满足以下要求：密封材料：o形或u形密封圈：氟橡胶，腈基丁二烯橡胶
